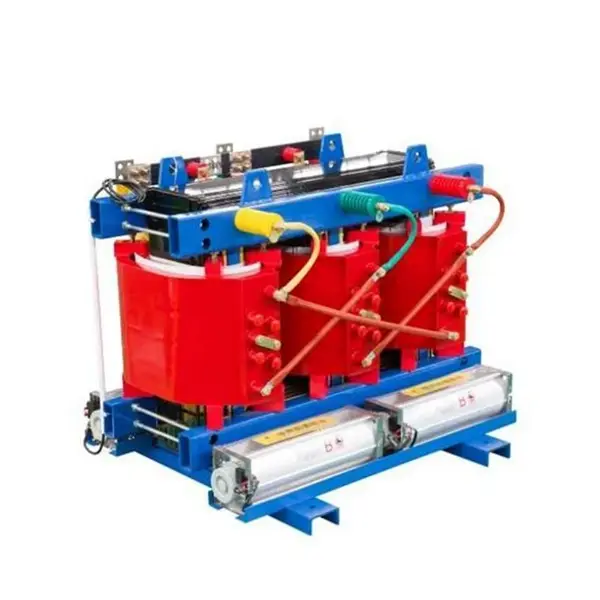

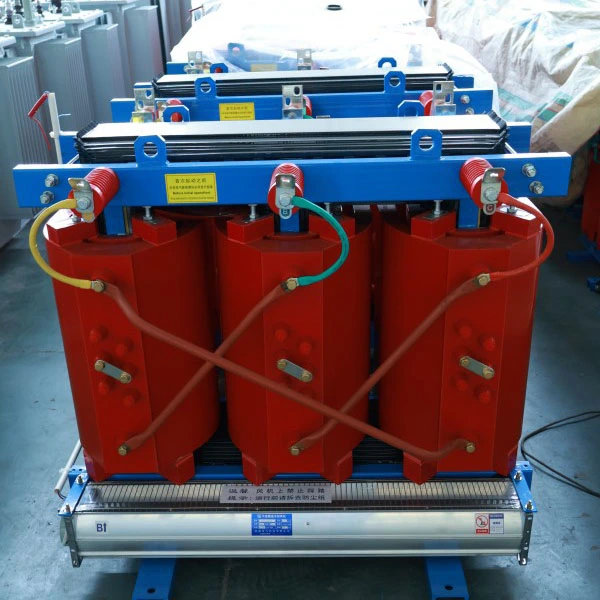

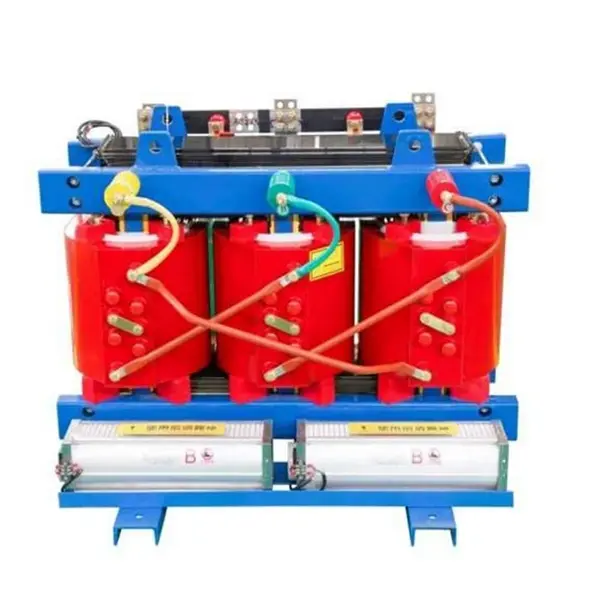

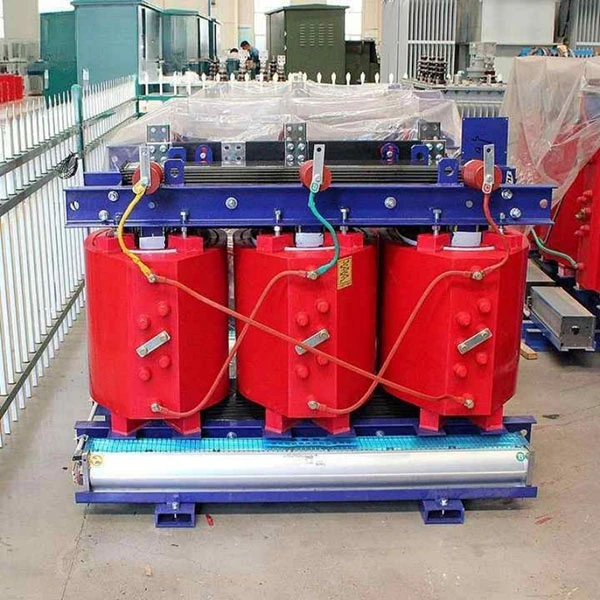

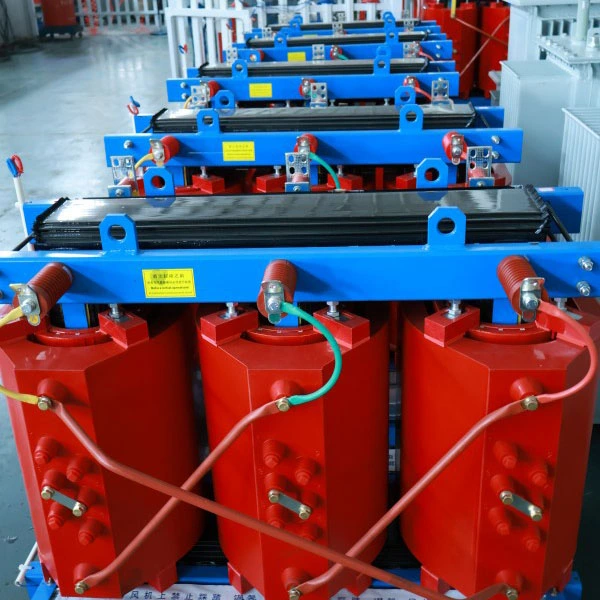

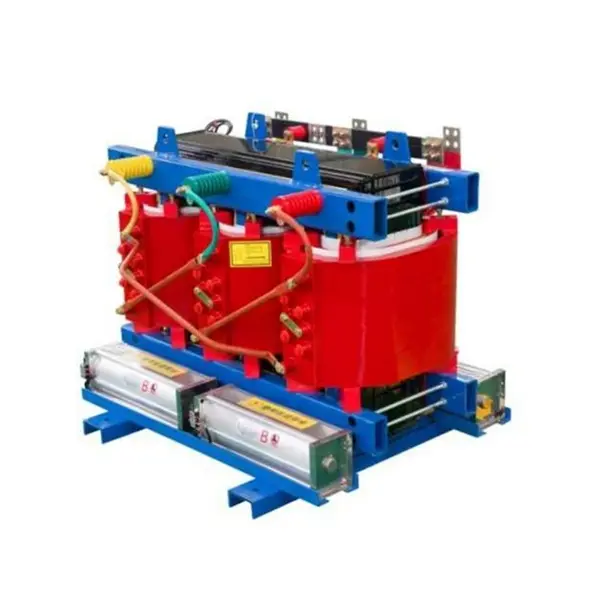

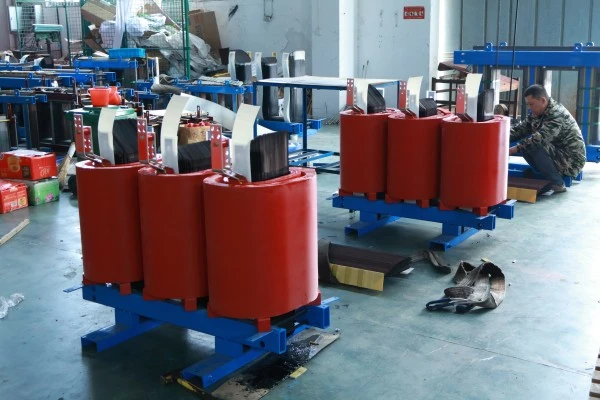

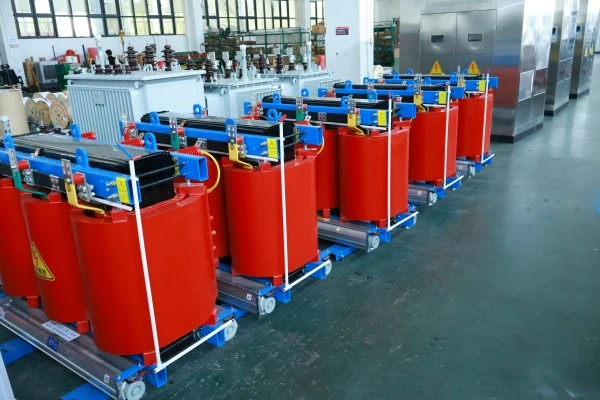

SCB13 800kva epoxigyanta öntött teljesítménytranszformátor

Mi ez a berendezés?

Az SCB13-800kVA epoxigyanta öntött teljesítménytranszformátor egy háromfázisú teljesítménytranszformátor, amelyet vákuum-epoxigyanta öntési eljárással gyártanak. A száraz típusú transzformátorok energiahatékony családjába tartozik.

Modellkód bontás:

● S – Háromfázisú

● C – Cast Resin (Epoxy)

● B – Kisfeszültségű fóliatekercselés

● 13 – Teljesítménysor kód, amely az energiahatékonysági szintet jelzi

Mit csinál?

Ennek a berendezésnek az alapvető funkciója, hogy a nagyfeszültséget (10 kV vagy 35 kV) alacsony feszültségre (400 V/380 V) csökkentse, biztonságos és stabil tápellátást biztosítva különféle elektromos terhelésekhez. A hagyományos olajtöltésű transzformátorokkal ellentétben nem használ szigetelőolajat a hűtéshez. Ehelyett szilárd epoxi szigeteléssel működik, természetes léghűtéssel kombinálva.

Termékleírás

Az SCB13-800kVA epoxigyanta öntött teljesítménytranszformátor nagy hatásfokú,háromfázisú száraz típusú transzformátormodern áramelosztásra tervezték. Epoxigyanta vákuumöntéssel, alacsony feszültségű fóliatekercsekkel rendelkezik, és megfelel a GB 20052-2020 2. szintű energiahatékonysági szabványoknak (az 1. szinthez közelít). Ideális az energiatakarékosságot, tűzbiztonságot és megbízhatóságot igénylő alkalmazásokhoz.

800 kVA névleges teljesítmény, 10 kV/0,4 kV szabványos feszültségaránnyal (6 kV, 20 kV vagy 35 kV-ra testreszabható). Az olajmentes epoxi szilárd szigetelés kiküszöböli a szivárgás-, tűz- és robbanásveszélyt, így alkalmas sokemeletes épületekben, metrókban, kórházakban, adatközpontokban és vegyi üzemekben.

Főbb elektromos teljesítmény: üresjárati veszteség ≤1090W, terhelésveszteség (120°C) ≤6260W, rövidzárlati impedancia 6% (állítható 4%-10%), részleges kisülés ≤5pC és zaj ≤55dB 1 méteren.

Intelligens hőmérséklet-szabályozó rendszerrel (PT100 érzékelők, automatikus ventilátor indítás/leállás, túlmelegedés riasztás és kioldás) és RS485 kommunikációval a BA rendszer integrációjához. A VPI öntési eljárás nedvességálló, lángálló kapszulázást biztosít. A Core nagy áteresztőképességű szilíciumacélt használ, lépcsős kötésekkel. Szabványos védettség IP20 (IP23 opcionális).

30 éves tervezési élettartamával és minimális karbantartásával az SCB13-800kVA megbízható, gazdaságos választás új vagy korszerűsített elosztórendszerekhez.

Termék alkalmazása

Tipikus alkalmazások:

Sokemeletes épületek, kereskedelmi komplexumok, kórházak, adatközpontok, metróállomások, repülőterek, vegyi üzemek, megújulóenergia-állomások és minden olyan hely, ahol a tűzbiztonság kritikus követelmény.

Termék jellemzők

Nagy hatékonyság és energiamegtakarítás – alacsonyabb működési költségek

Az üresjárati veszteségek 20%-37%-kal csökkentek az SCB11 sorozathoz képest; a terhelési veszteségek 15-30%-kal csökkentek

Tipikus 800 kVA üresjárati veszteség ≤ 1090 W, terhelési veszteség (120 °C-on) ≤ 6260 W

Megfelel a GB 20052-2020 2. szintű energiahatékonysági szabványoknak; néhány paraméter eléri az 1. szintet

Gazdasági haszon számítása:

Az évi 8000 üzemóra alapján 0,11 USD/kWh áron, egy szabványos SCB11 transzformátorhoz képest, az éves villamosenergia-megtakarítás körülbelül 2000–2700 USD. Az árkülönbözet ​​körülbelül 3 év alatt megtérül.

Biztonság és megbízhatóság – Tűz- és robbanásbiztos, kockázatmentes

Alapvető előnyei:

Önkioltó: Epoxigyanta gyulladási pontja > 300°C; A láng nem terjed tovább, és a hőforrás eltávolításakor kialszik

Olajmentes kialakítás: Teljesen kiküszöböli az olajszivárgást, tűz- és robbanásveszélyt; nincs szükség olajzáró gödörre

Magas rövidzárlatállóság: A vákuumöntéssel kialakított, nagy szilárdságú, üvegszállal megerősített szerkezet több mint 30%-kal növeli a rövidzárlati ellenállást

Rendkívül alacsony részleges kisülés: A részleges kisülés 5 pC alatt szabályozható, jelentősen lelassítva a szigetelés öregedését

Valódi vásárlói aggodalmak kezelése:

K: Ha egy sokemeletes épület alagsorába transzformátort szerelnek be, mire összpontosít a tűzvizsgálat leginkább?

V: A tűzvédelmi hatóságok elsősorban a "tűz terjedésének kockázatára" és a "mérgező füstkibocsátásra" összpontosítanak. Az SCB13-unk epoxigyanta öntvényt használ, amely eredendően égésgátló, és égéskor nem termel halogénezett mérgező gázokat (megfelel a GB/T 1094.11-2022 szabványnak). Ez olyan jelentős előny, amellyel az olajjal töltött transzformátorok nem tudnak megfelelni. Számos kereskedelmi komplexum és kórházi projekt az első és másodlagos városokban éppen e funkció miatt szigorú tűzbiztonsági felülvizsgálaton esett át.

K: A száraz típusú transzformátorok érzékenyek a nedvességre. Dolgozhatnak-e az esős évszakban a déli régiókban?

V: A hagyományos száraz típusú transzformátorok valóban érzékenyek a nedvességre, de az SCB13-unk vákuumöntési eljárást alkalmaz, ahol az epoxigyanta teljesen beburkolja a tekercseket, így egy lezárt szigetelőréteget képez. A mag és a szorító vasalat speciális korróziógátló kezelésen esik át, ami lehetővé teszi a normál működést 100%-os relatív páratartalmú környezetben. A leállítás utáni újraindítás előtt nincs szükség szárítási kezelésre.

Intelligens monitorozás – Hőmérséklet egy pillantásra

Standard intelligens hőmérséklet-szabályozó rendszer:

Előre beágyazott PT100 platina ellenállás érzékelők minden fázis tekercsben a valós idejű hőmérséklet figyeléshez

A vezérlő ciklikusan kijelzi a háromfázisú tekercselés hőmérsékletét – könnyen leolvasható

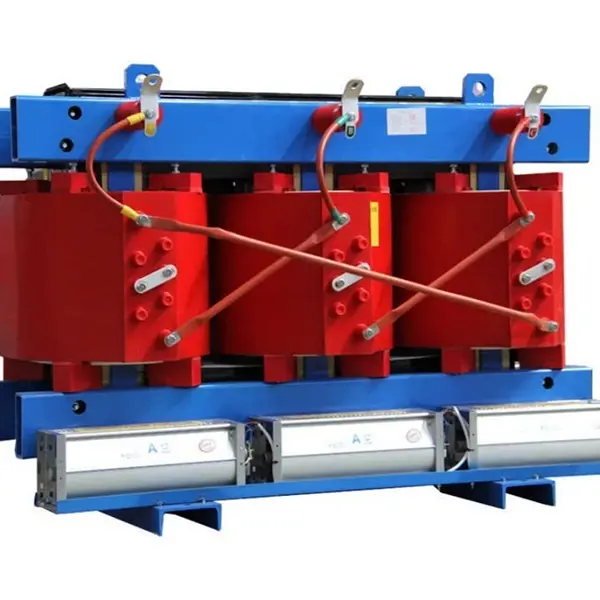

Automatikusan elindítja/leállítja az alul elhelyezett hűtőventilátorokat (>100°C-on indul, <80°C-on leáll)

Túlmelegedés riasztást (állítható alapjel) és túlmelegedés elleni védelmet biztosít

Alacsony zajszintű működés – csendes és nem zavaró

Mért adatok:

800 kVA és az alatti zajszint ≤ 55 dB a berendezéstől 1 méterre mérve

45°-os teljesen lépcsős lapmagcsukló technológia + a rezgéscsillapító párnák 5-8 dB-lel tovább csökkentik a zajt

Erős túlterhelési kapacitás – megbízható, amikor a legfontosabb

Túlterhelési képesség paraméterei:

Természetes hűtés (AN) – folyamatosan 100%-os terhelés mellett működik

Léghűtés (AF) – a kapacitás 40-50%-kal növelhető

2 órán keresztül 150%-os névleges terhelésnek ellenáll

Alkalmazási forgatókönyvek:

Nyári csúcsigényi időszakok, kritikus események elleni védelem, ideiglenes terhelésmegosztás, amikor egy transzformátor meghibásodik – ezekben a „kritikus pillanatokban” az SCB13 túlterhelési kapacitása biztosítja az áramellátás folyamatosságát.

Karbantartásmentes – Könnyedén és gond nélkül

Karbantartási előnyök:

Olajmentes – nincs szükség időszakos olajszűrésre vagy olajkromatográfiás vizsgálatra

Sima tekercselési felület – a por nem halmozódik fel könnyen

Nincsenek mozgó alkatrészek – rendkívül alacsony meghibásodási arány

A napi karbantartás csak a hőmérséklet-kijelző ellenőrzését és a hűtőlevegő-csatornák tisztítását igényli

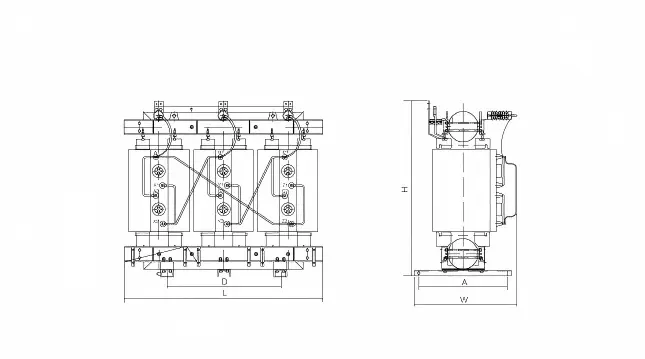

Termékparaméter (specifikáció)

Értékesítés utáni szolgáltatásokra vonatkozó kötelezettségvállalás

Jótállási idő: 12 hónap a szállítástól számítva (36 vagy 60 hónapra meghosszabbítható fizetős szolgáltatási szerződéssel)

Technikai támogatás: Élethosszig tartó ingyenes műszaki tanácsadás; terhelésszámítás és megoldásoptimalizálás a kiválasztási szakaszban

Helyszíni szerviz: szerelési útmutató, üzembe helyezési segítség, hibakezelés (garancia alatt ingyenes, jótállás után költségalapú)

Pótalkatrész-ellátás: Hőmérséklet-szabályozók, ventilátorok, érzékelők és egyéb szokásos alkatrészek raktáron; másnapi kiszállítás futárral
